J61Y电站截止阀概述 品牌： | 材质：碳钢 | 型号：J61Y | 连接形式：法兰 | 适用介质：,水 | 公称通径：DN10-DN100（mm） | 结构形式:二通式 | 压力环境：常压 | 工作温度：常温 | 标准：国标 | 流动方向：单向 | 驱动方式：手动 | 形态：其他 | |
J61Y电站截止阀结构特点：
1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。 二、电站截止阀标准规范：
设计制造标准：ASME B16.34、E101
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008 J61Y电站截止阀主要零件材料 零件名称 | 阀门 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | 阀杆螺母 | 手轮 | 紧固件 | J61H型 | 25 WCB | 25 40Cr | 铬不锈钢 铬钼铝钢氨化 | 铬不锈钢 | 铬不锈钢 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 优质碳钢 铬钼钢 | J61Y型 | 25 WCB | 25 40Cr | 铬不锈钢 铬钼铝钢氨化 | 25 | 硬质合金 | 优质碳钢 铬钼钢 | J61Y-P54型 | ZG20CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬质合金 | 铬钼钢 | J61Y-P55型 | ZG15CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬质合金 | 铬钼钢 | J61Y-P57型 | ZG15CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬质合金 | 铬钼钢 |
高温高压电站截止阀J61Y H-100、200、250、320

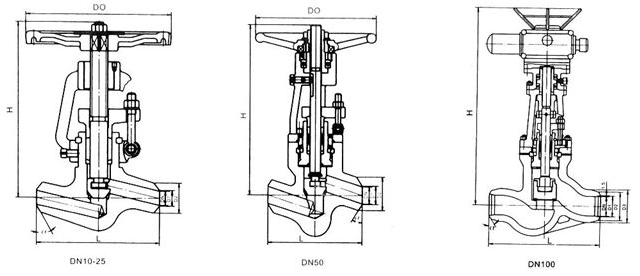

54 54 54 H61Y-P55/100V、P55/140V、P56/170V 57 57 57 主要尺寸及重量 主要尺寸DN（mm） | 主要尺寸及连接尺寸（mm） | 重量（kg） | L | D1 | D2 | D3 | a | H | D0 | 61H/Y100、200、250、320 J61Y-P54/100V、P54140V、P54170V | 10 | 120 | 12 | 25 | - | 40° | 185 | 140 | 2.8 | 15 | 170 | 17 | 36 | - | 40° | 247 | 200 | 7.5 | 20 | 170 | 22 | 42 | - | 40° | 248 | 200 | 9 | 25 | 170 | 26 | 42 | - | 40° | 248 | 240 | 9.5 | 32 | 170 | 31 | 44 | - | 40° | 248.5 | 280 | 15 | 50（1） | 250 | 50 | 82 | - | 32° | 450 | 320 | 60 | 50（2） | 320 | 50 | 82 | - | 32° | 450 | 320 | 64 | 65 | 430 | 69 | 100 | 110 | 32° | 669 | 400 | 74 | 80 | 470 | 84 | 108 | 130 | 32° | 669 | 450 | 112.5 | 100 | 560 | 107 | 144 | 165 | 32 | 755 | 500 | 178.5 |
|
