700X多功能水泵控制止回阀
700X多功能水泵控制止回阀

700X多功能水泵控制阀产品概述:


多功能水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时,先由进口压使主阀关闭90%后,水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。本产品利用电磁导阀控制,不需要其它装置和能源。节约能源,保养简便,停泵平稳。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

水泵控制阀主要技术参数:

公称压力(Mpa

壳体试验压力(MPa

密封试验压力(MPa

最高进口压力(MPa

出口可调压力(MPa

适用介质

介质温度(

1.0

1.5

1.1

1.0

0.09-0.8

0-80

1.6

2.4

1.76

1.6

0.10-1.2

2.5

3.75

2.75

2.5

0.15-1.6

 工作原理:

当水泵工作阀门向下游供水时,电磁导阀全开,针阀调至适当开度,上游水经针阀、单向阀进入主阀控制室,经电磁导阀流出,此时主阀控制室的压力保持主阀处于合适的开度,保持下游正常供水。当水泵停止工作时,电磁导阀先关闭,主阀控制室停止排水,控制室压力升高,主阀开始关闭。当关闭至90%时,主阀上部行程开关输出停泵信号,水泵停止运转。此时下游回水经单向阀进入主阀控制室,控制室压力升高,主阀被关闭。

 零部件材料:

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

单向阀

铜合金

电磁导阀

不锈钢

微型过滤器

不锈钢

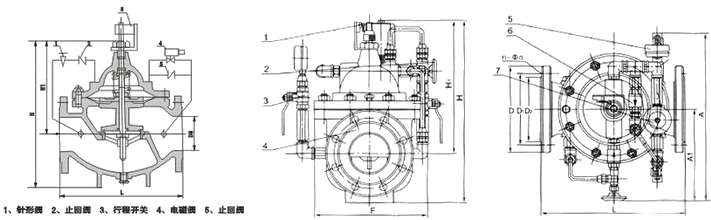

结构图:

700X多功能水泵控制阀


多功能水泵控制阀部件列表(图2、图3):1、电器控制开关2、针阀3、球阀4、主阀5、压力表6、单向阀7、电磁向导阀
